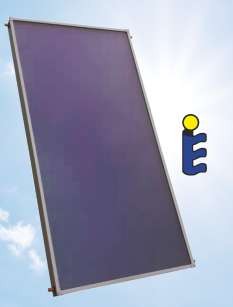

SUNSYSTEM PK SL AL
Новая линия плоских коллекторов SUNSYSTEM PK SL AL с целостным алюминиевым абсорбером и выборочным покрытием.
Высоко эффективные коллекторы PK CL AL подходящи для применения во все времена года.
Ориентирование: вертикальные
Выводы: медная труба Ø 22 без резьбы или гаек
Установка: на наклонную крышу, на плоскую крышу; встроенный
Размеры: 2.0 m² и 2.4 m²
Преимущества:
- Алюминиевая рама спроектирована так, чтобы устоять суровым климатическим условиям, а еще гарантирует изделию длительную эксплуатацию. Особая конструкция рамы дает возможность легко устанавливать в разные положения.
- Изоляция из минеральной ваты сбавляет тепловые потери в атмосферу, сводя их до минимума даже при низких тимпературах. Изоляция состоит из высоко качественной черной минеральной ваты толщиной в 30 мм и плотностью в 50 кг/м3. Абсорбер из целого алюминиевого листа толщиной в 0,5 мм и с выборочным покрытием Tinox.
- Конструкция трубной арфы обеспечивает низкое гидравлическое сопротивление, соответственно низкий расход энергии. Испытание на герметичность. Выработана из медных труб диаметром в 8 мм. Обе собирательные трубы тоже медные, толщиной в 22 мм. Лазерная сварка гарантирует совершенный перенос тепла.
- Предохранительное солярное стекло толщиной в 4 мм. Призматическая структура стекла улавливает солнечные лучи независимо от угла их падения и направляет их на абсорбер, ограничивая их отражение от коллектора. Низкое содержимое железа в солярном стекле (FeO ≤ 0.02 %) повышает его способность пропускать солнечную энергию по сравнению с обычным стеклом – Tsol=90.7%. Термозакаленное, высоко устойчивое к неожиданным проявлениям окружающей среды, таких как ветер, снег, град.
- Задняя плита выработана из Алуцинка толщиной в 0,4 мм, который имеет высокую устойчивость (в 7 раз устойчивее к коррозии, чем оцинкованная сталь).
- Две точки вентилирования коллектора.
- Устойчивый к ультра фиолетовым лучам уплотнитель.
- Использованы EPDM, силикон и полиуретановый клей, чтобы повысить устойчивость к очень высоким и к очень низким температурам и гарантировать гидроизоляцию.
Диаграмма
Потеря давления:
a) Потеря давления, Ра
b) Дебет (литры/час)
Компоненты: 1) Алюминиевая рама; 2) Силиконовый уплотнитель; 3) Предохранительное солярное стекло; 4) Абсорбер; 5) Высокоэффективная изоляция; 6) Трубная арфа; 7) Вход/выход; 8) PK Select AL Вход/выход Ø22 mm; 9) Подсоединение 2x PK Select AL.
